1. Toote ülevaade

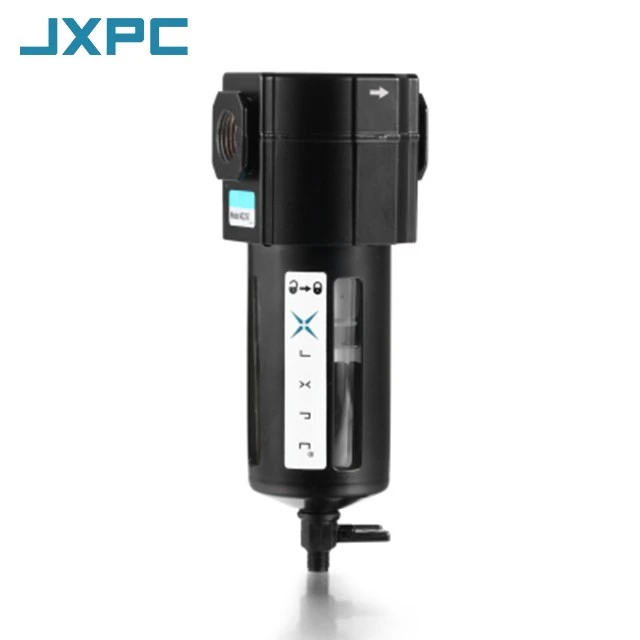

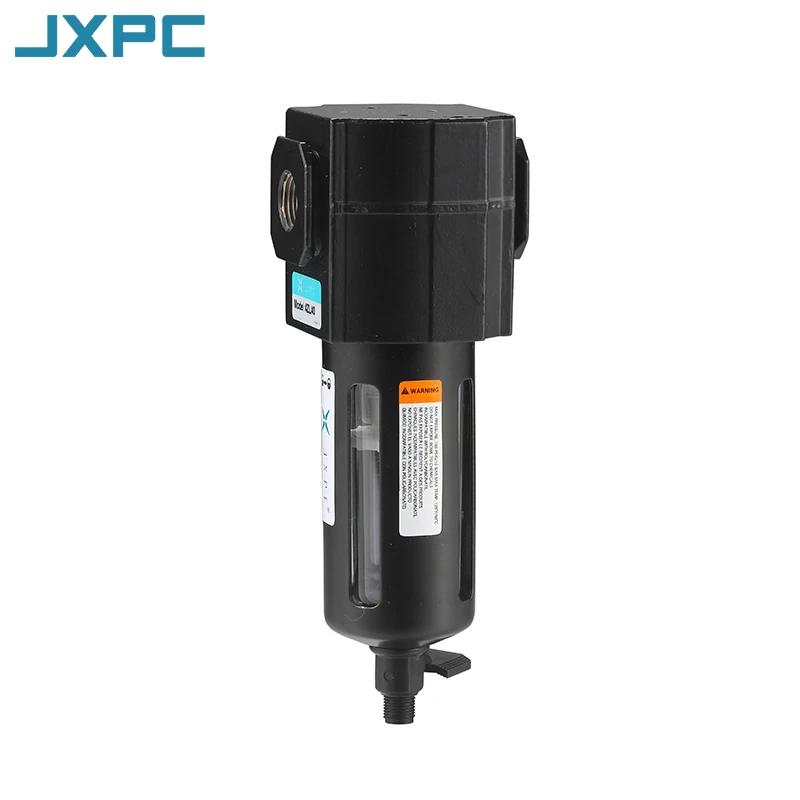

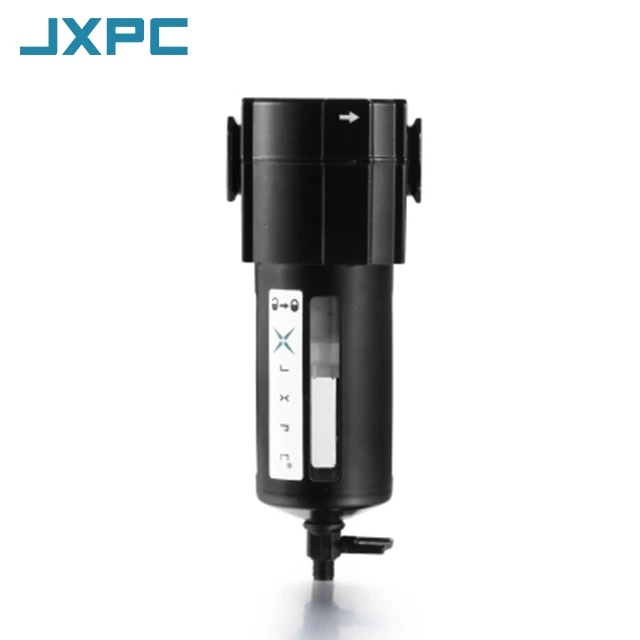

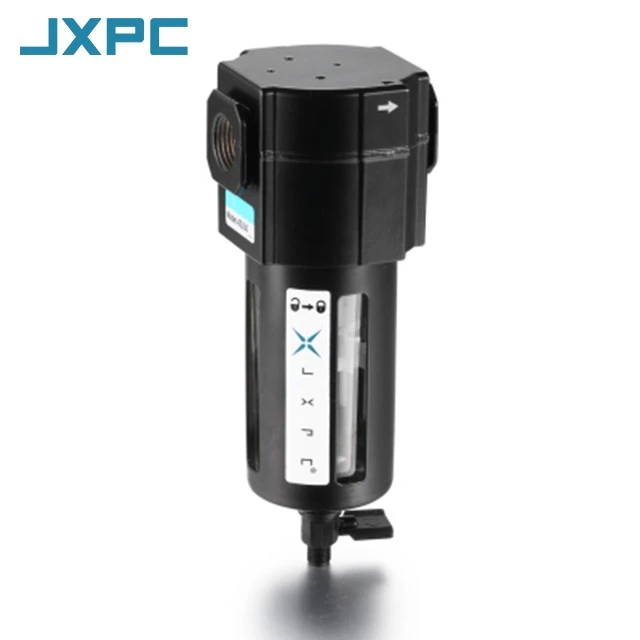

4Z -seeria standardne õhufilter on kõrge - jõudlusega suruõhu puhastamise seade, mis on saadaval kahes mudelis: C -mudelil on PC Bowl, millel on kaitsekatte ja maksimaalne töörõhk 10 baari/150 psi; M -mudelil on aknaga metallkauss ja maksimaalne töörõhk 17 baari/250 psi. See toodete seeria on loodud pakkuma tööstuslike pneumaatiliste süsteemide usaldusväärset õhu filtreerimislahendust.
2. tööpõhimõte
Pärast filtrisse sisenemist läbib suruõhk spetsiaalselt kujundatud deflektoriplaadi, luues keerise efekti, mis kasutab tsentrifugaaljõudu suurte osakeste ja vedela vee eraldamiseks. Seejärel läbib õhk täpse filtri elementi (valikuline 5 μm või 40 μm) peene filtreerimiseks, saades lõpuks puhta suruõhu. Eraldatud lisandid ja vesi kogunevad filtri kausi allosas ning neid saab käsitsi või automaatselt tühjendada.
3. Tooteomadused
3.1 Kahekordse materjali valikud: PC -filter tass on kerge ja korrosioon - vastupidav, samas kui metallifiltri tass on kõrge - rõhk ja löök - vastupidav.
3.2 Mitme filtreerimissuhe: saadaval 5 μm ja 40 μm filtrielementides.
3.3 Moodulkujundus: lihtne hooldus ja komponentide asendamine.
3.4 Kõrgvoolu disain: standardmudelid pakuvad voolukiirust 112–140 miili tunnis. CFM

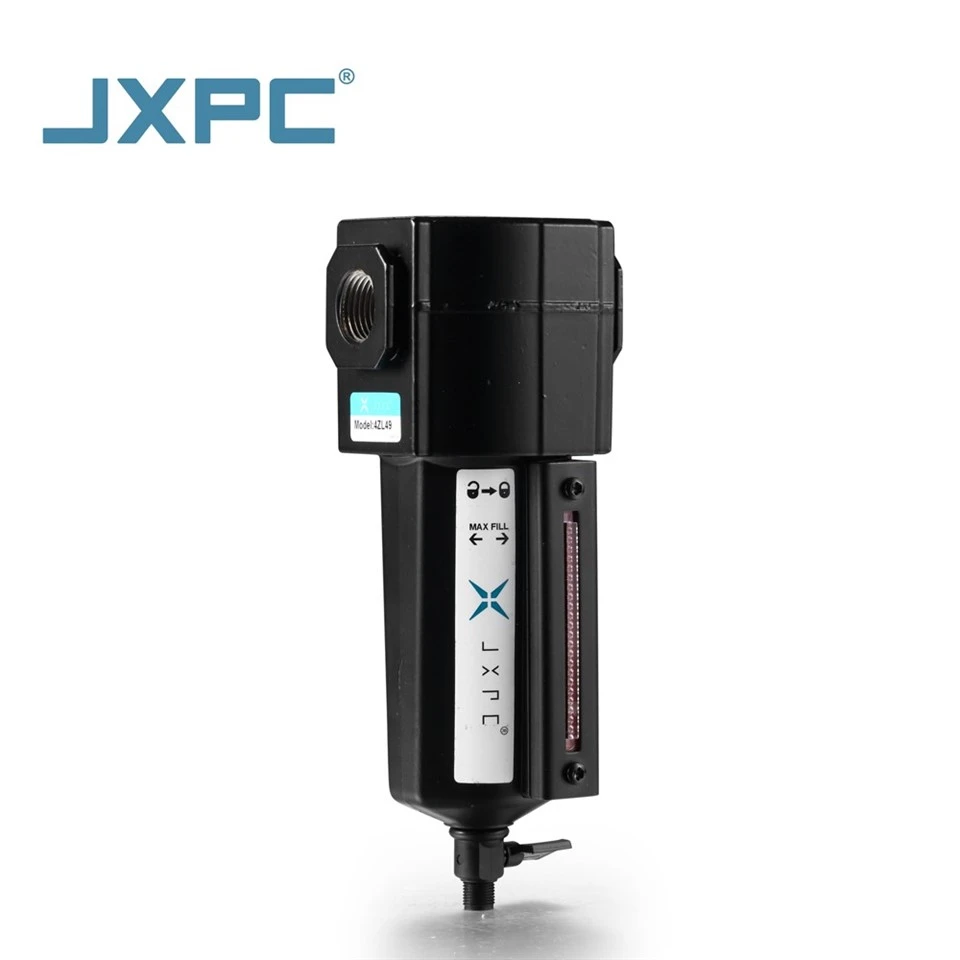

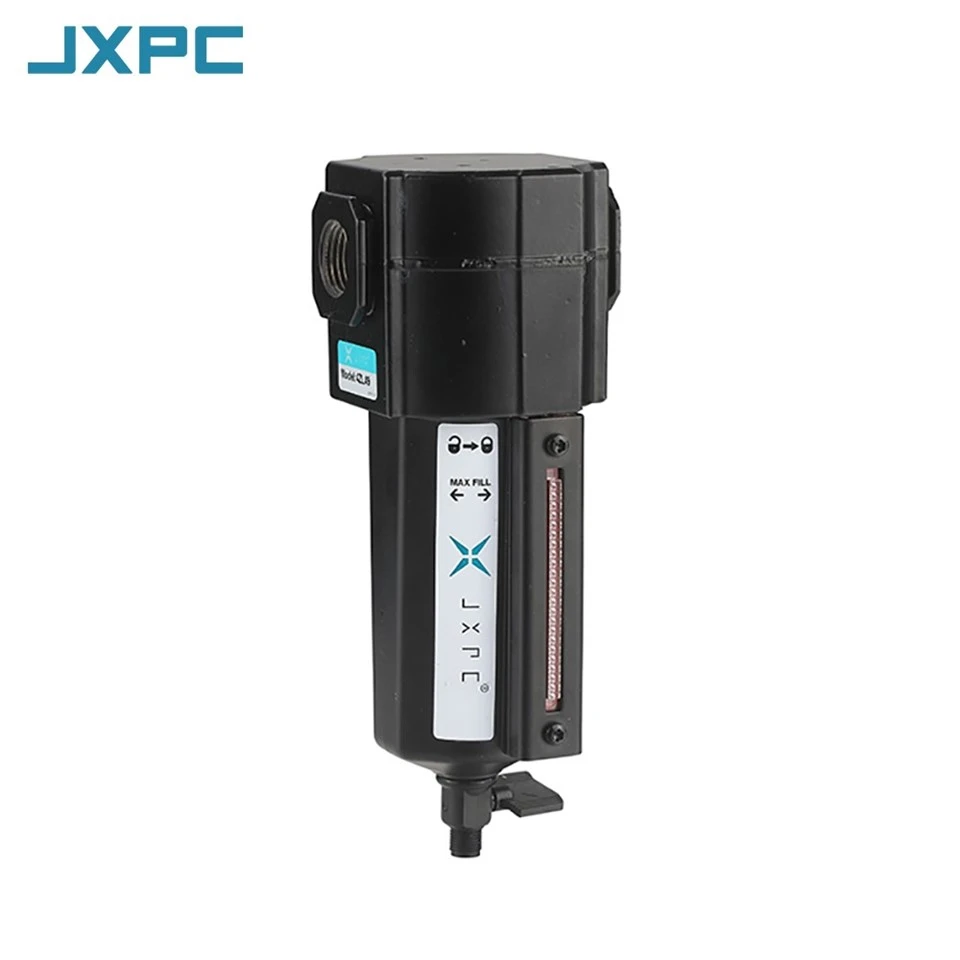

3.5 Visuaalne disain: M -mudelil on vaate aken filterikausi oleku intuitiivseks jälgimiseks.
3.6 Kustumisvalikud: Käsitsi ja automaatseid äravooluvõimalusi.
3.7 Temperatuuri lai ühilduvus: töötemperatuuri vahemik: - 5 kraadi kuni 80 kraadi (külmutuskindel).
4 Rakenduse eelised
4.1 eemaldab suruõhust tõhusalt tahked osakesed, õli udu ja vedela vee.
4.2 kaitseb allavoolu pneumaatilisi seadmeid, pikendades seadmete eluiga.
4.3 vähendab süsteemi hoolduse sagedust ja töökulusid.
4.4 parandab süsteemi pneumaatilist tõhusust ja töökindlust.
4.5 Moodulkujundus vähendab varuosade varude kulusid.
5 rakenduse stsenaariumid
5.1 Tööstusliku tootmise pneumaatilised süsteemid
5.2 Automatiseeritud tootmisliinid
5.3 Pakendimasinad ja seadmed
5.4 Autotööstusseadmed
5.5 Toidutöötlemisseadmed (peab vastama asjakohastele standarditele).
5.6 Meditsiiniseadmete lennuravi
5.7 Täpsete instrumentide õhuallikate puhastamine
6 paigaldusjuhend
6.1 Veenduge, et süsteemi töörõhk ei ületa valitud mudeli nimrõhku.
6.2 Ühendage sisse- ja väljalaskeava torud õigesti vastavalt õhuvoolu suuna noolele.
6.3 Valige installimiskoht, millele on vaatluseks ja hooldamiseks hõlpsasti juurdepääsetav.
6.4 Veenduge, et kinnitusklass oleks turvaline ja usaldusväärne.
6.5 Puhastage torudest enne paigaldamist põhjalikult lisandid.
6.6 Hoidke filter vertikaalses asendis.
7 Juhised kasutamiseks
7.1 Kontrollige regulaarselt filteritupsi vedeliku kogunemist ja tühjendage viivitamatult.
7.2 Soovitatav on filterielement regulaarselt asendada või kui rõhu erinevus jõuab 0,5 baari.
7.3 Kaitske PC -tassi otsese päikesevalguse ja keemilise korrosiooni eest.
7.4 Kaitske seda külmumise eest, kui seda kasutatakse madala - temperatuurikeskkonnas.
7.5 Eraldage ja vabastage süsteemi rõhk enne hooldust alati.
7.6 Filtreerimise tagamiseks kasutage tõelisi varuosi.
Olulised näpunäited:
Plastist tassi (tüüp C) on maksimaalne rõhutakistus 10 baari ja see võib ülerõhu tõttu rebeneda. Kui töörõhk ületab 10 baari, valige metallist tassi mudel (tüüp M), mille maksimaalne rõhk on 17 baari. Ärge kasutage külmutuskeskkonnas, kuna kondensaat külmutamine kahjustab filterikausi struktuuri.
This series of filters, with its core values of miniaturization, high compatibility, and precision filtration, is an ideal choice for low-flow pneumatic systems. We recommend optimizing the model configuration based on actual pressure requirements (select a metal bowl for >10 riba) ja drenaažimeetod (valige - kõrge - sageduse kasutamise automaatne kanalisatsioon).

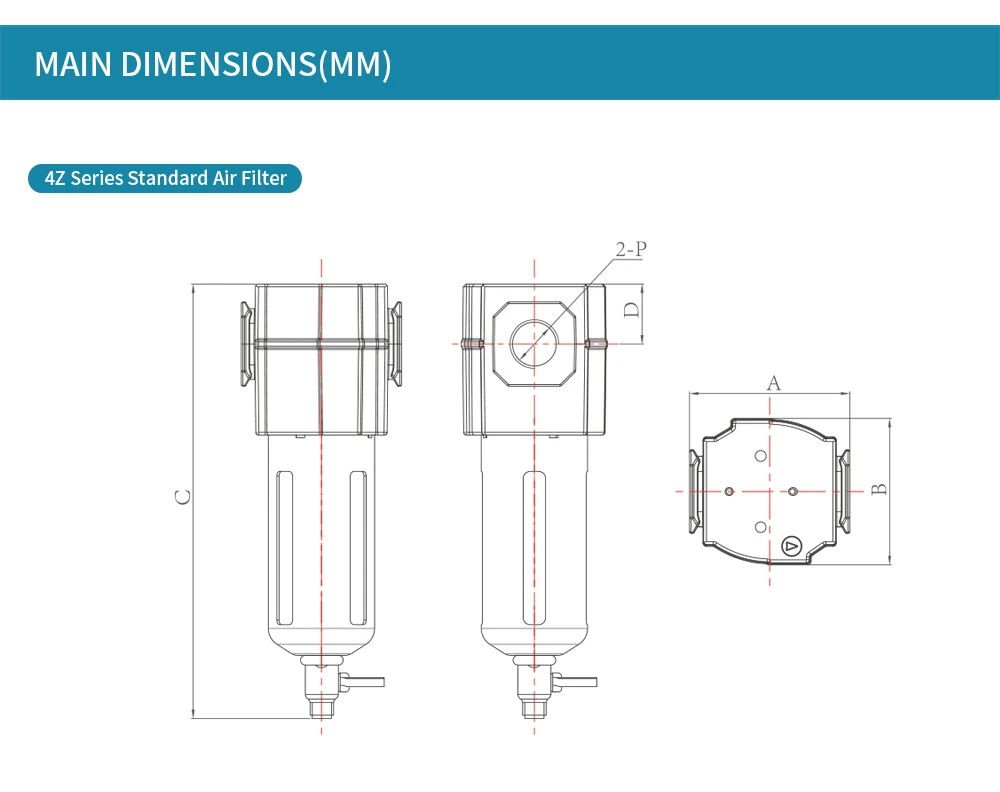

Täiendavate tehniliste spetsifikatsioonide või paigaldusjooniste saamiseks pöörduge julgelt tehnilise toe poole.
